Halle, Umbau Bahnknoten

 Ein Blick hinter die Kulissen / Halle, Umbau Bahnknoten

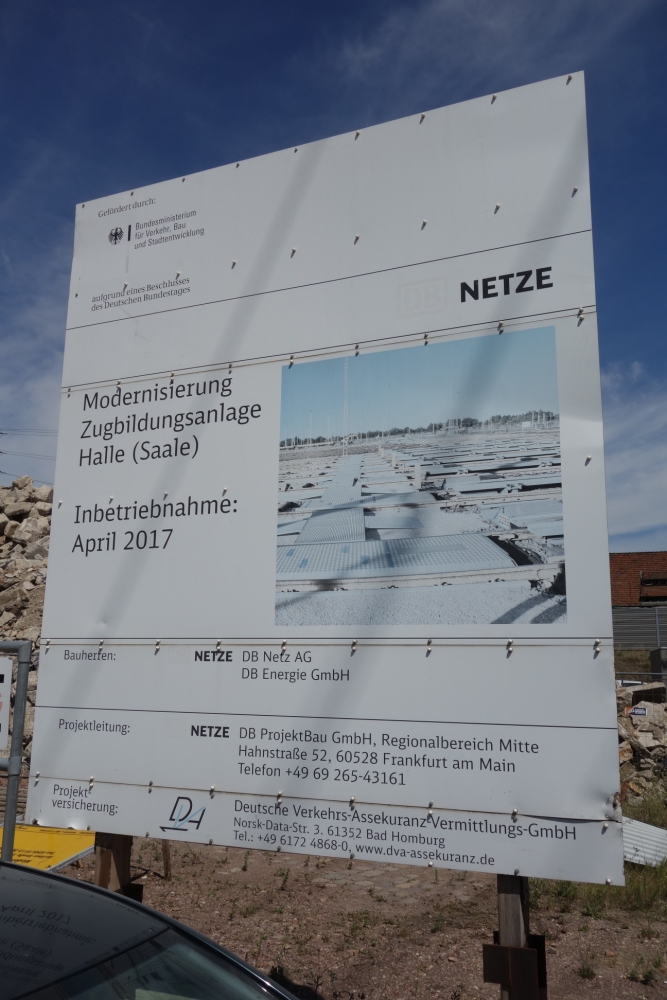

Zugbildungsanlage

Zugbildungsanlage

Modernisierung und Erweiterung der Zugbildungsanlage Halle (Saale)
Bauausführung: ARGE 'ZBA Halle Nord - Los 1a' c/o. Fa. Balfour Beatty Rail GmbH ...

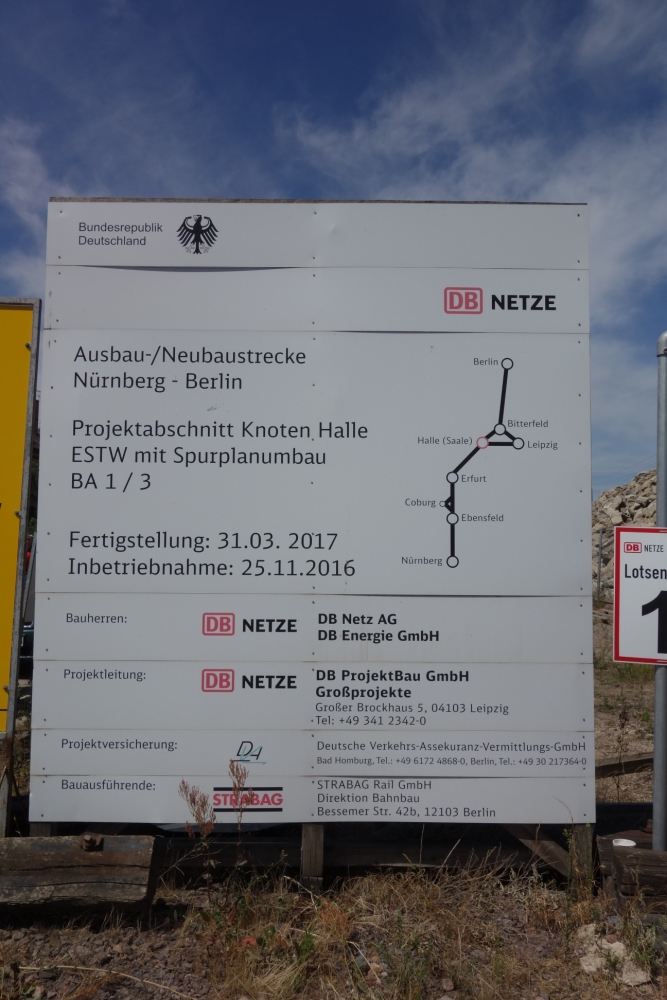

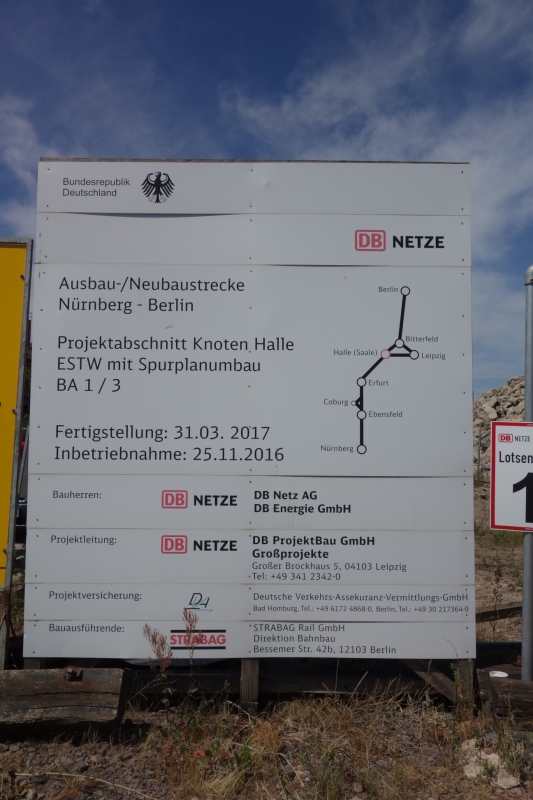

Spurplanumbau innerer Knoten

Spurplanumbau innerer Knoten

Einbindung VDE 8 in den Knoten Halle (Saale)
Bauausführung BA 1+3: STRABAG Rail...

Komplexmaßnahme Halle Rosengarten

Komplexmaßnahme Halle Rosengarten

Beschreibung:Neubau Bahnsteige einschließlich Zuwegung am Haltepunkt Rosengarten
Neubau EÜ Merseburger Straße
Baujahr 2016-2017

Verbindungskurve Kanena

Verbindungskurve Kanena

Verbindungskurve zwischen Halle Süd (Abzweig At) und Dieskau (Abzweig Kanena)
Bauherr: DB Netz
Bauausführung: Glass...

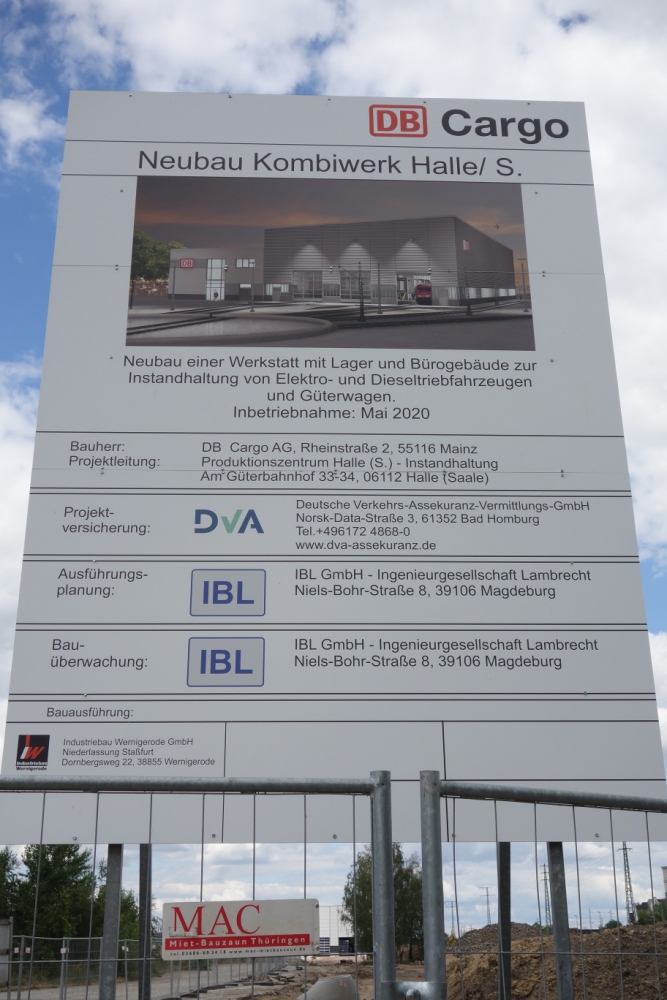

Lokwerkstatt DB Cargo

Lokwerkstatt DB Cargo

22. Februar 2015
5 Alben
4 Bilder
16018 Besucher

Bauherr: Deutsche Bahn
Bauausführung geteilt in Bauwerke und Streckenabschnitte

Bauzeit: 2013 - 2025

Links: BauInfoPortal - Projektbeschreibung zum Knoten Halle (Saale)
Bauwerkslage: Halle und Umgebung

Kernmaßnahme - Beschreibung: Der Bahnknoten Halle (Saale) wird zur Einbindung der Neubaustrecke VDE 8.2 (Erfurt - Halle/Halle) umfangreich an die neuen Bedürfnisse angepasst. Dies geschieht in mehreren Bauabschnitten:

  • Modernisierung Zugbildungsanlagen (ZBA)
    20 000,00 m² Baufeldfreimachung (incl. Aufbau & Betrieb Wasserhaltung)
    Gleis- und Weicheneinbau beigestellter Oberbaustoffe (ca. 100 St. Weichen; 35 km Gleis)
    18 000.00 t Bodenverbesserungsmaßnahmen
    30 000,00 lfdm Kabeltiefbauarbeiten
    3 St konstruktiver Ingenieurbau Stützbauwerke
    15 000,00 lfdm Straßen- und Wegebau
    35.000,00 lfdm Rückbaumaßnahmen vorhandener ALT-Oberbauanlagen innerhalb des Baufeldes
    200 St. Oberleitungsanlagen mit Fundamentarbeiten, Maststellung
    300 St. Stellen von Gleisfeldbeleuchtungsmasten
    Planungs- und Vermessungsleistungen

  • KNOTEN HALLE VP 21 BA 2 UND BA 5
    Ausführung: Jaeger Umwelt + Verkehr GmbH + Co KG
    71 St Rückbau Weichen
    28.000 m Rückbau Gleis
    150 St Neubau Weichen
    21.550 m Neubau Gleis
    16.750 m Sickerrohrleitung
    67.730 m Kabelverlegung
    2 St Regenrückhaltebecken
    14.000 m³ Erdaushub
    15.400 m Einbau Kabelkanal
    8 Stk Errichtung Weichenheizstation
    23 Stk Rückbau / Abbruch Gebäude
    110 St Beleuchtungsmasten stellen
    7 St Ingenieurbauwerke herstellen
    1.400 m² Herstellung LSW
    1 St OSE Schalthaus errichten
    1 St Fernwirkstation errichten
    660 St Oberleitungsanlagen mit Fundamentarbeiten, Maststellung
    500 St Oberleitungsmaste zurückbauen
    73.000 m Fahrdraht und Kettenwerk Neubau
    55.000 m Fahrdraht und Kettenwerk Rückbau
    Abbruch und Errichtung von Bahnsteiganlagen

  • KNOTEN HALLE, VP 11, BA 1 UND BA 3
    Ausführung: Strabag Rail
    29.000 m Rückbau Gleis,
    73 Stück Rückbau Weichen
    119.000 t. Rückbau Schotter,
    17.500 m Neubau Gleis
    75 Stück Neubau Weichen
    79.000 t Neubau Schotter
    89.000 m³ Erdabtrag
    19.000 m³ Erdauftrag
    50.000 m³ Schutzschichten
    16.700 m Entwässerungsanlagen
    10.000 m³ Bodenaustausch/-verbesserung
    5 Regenrückehaltebecken
    2 EÜ Rückbau
    1 EÜ Neubau
    2.500 m Lärmschutzwände
    33.000 m Kabelgefäßsystem einschl. Schächte
    6.500 t Betonabbruch
    3.500 t Stahlschrott
    16.000 t Bauschutt
    71 Stück Weichenheizungen
    30.000 m Fahrdraht und Kettenwerk Rückbau
    20.000 m Fahrdraht und Kettenwerk Neubau
    Telekommunikation: 35 000 m Rückbau Kabel und 70 000 m Neubau Kabel,
    Neubau Kabelanlage für 741 Stück Stelleinheiten

  • sowie weitere (folgt)
