Saale-Elster-Talbrücke (6.465m / 2.112m) (2) | Talbrücken | ICE-Neubaustrecke Erfurt–Leipzig/Halle | Ein Blick hinter die Kulissen

Bilder vom 24.04.2009

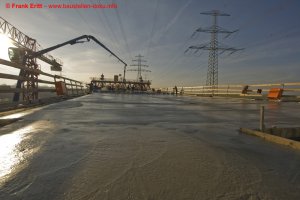

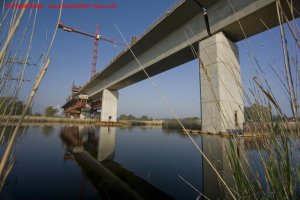

Errichtung Baustraßen Saaletal - Beginn Errichtung Überbau an B91

Bilder vom 29.03.2009

Gründung Pfeiler Rattmannsdorfer Teich, Vorschubrüstung, Pfeiler B 91 fertig gestellt

Bilder vom 06.02.2009

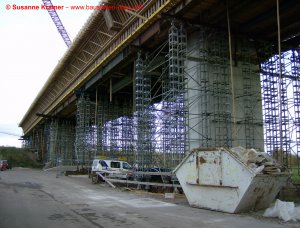

Winterarbeiten Verschub Vorschubrüstung, Aufbau Leergerüst für Felder Achse 132 - 137

Bilder vom 10.11.2008

Gründung Pfeiler Achse 42, Errichtung Pfeiler Achse 124, Spundwandkästen Pfeiler Achse 12-18, Überbau

Bilder vom 26.10.2008

Rundgang über Baustelle

Bilder vom 22.08.2008

Drei Freivorbaurüstungen im Einsatz - Bewehrung Überbau Ostseite

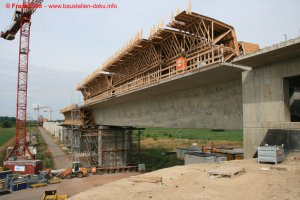

Bilder vom 06.07.2008

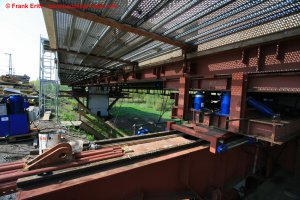

Überbauerichtung Ostseite, Vorschubrüstung Ost, Vorschubrüstung Nord, Errichtung Pfeiler Saaletal

Bilder vom 27.04.2008

Überbauerrichtung Nordbrücke, Aufbau Vorschubrüstung West,

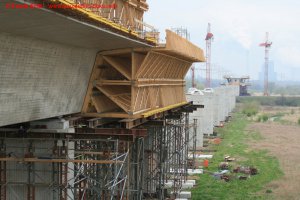

Bilder vom 19.04.2008

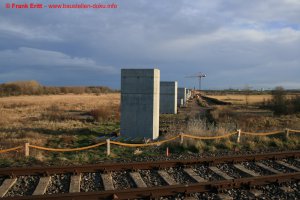

Überbauerrichtung Ostseite, Aufbau Vorschubrüstung Ost, Verschub Vorschubrüstung Nord, Pfeilererrichtung Saaletal

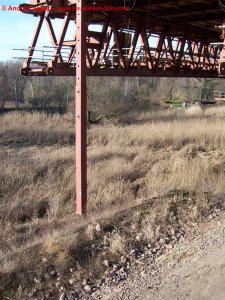

Bilder vom 03.02.2008

Vorschubrüstung Nord

Bilder vom 13.01.2008

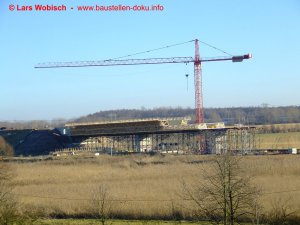

Schalung Widerlager West, Aufbau Vorschubrüstung Ost

Bilder vom 02.12.2007

Aufbau Überbauschalung Widerlager Ost, Aufbau Vorschubrüstung Ost, Gründung erster Pfeiler Nordbrücke, Pfeilergründung Saaletal, Schalung Widerlager West

Bilder vom 30.11.2007

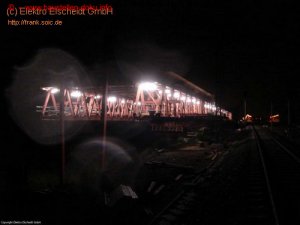

Nachtbilder Vorschubrüstung

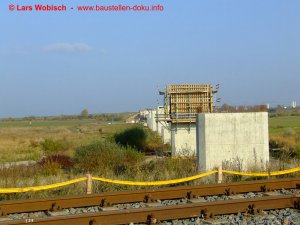

Bilder vom 28.10.2007

Fundament Widerlager West, Pfeilererrichtung Ostbereich

Bilder vom 14.10.2007

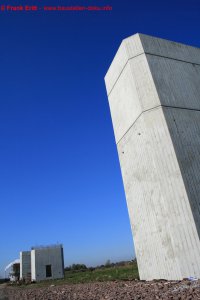

Errichtung Stützpfeiler Ost, Pfeilergründung Nordbereich, Errichtung Brücke über die Bahnstecke beim Kraftwerk Kanena

Bilder vom 02.10.2007

Schalung Pfeiler Ostbereich, verschub Vorschubrüstung Nord in Startposition

Bilder vom 16.09.2007

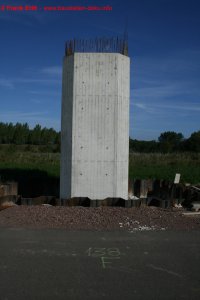

Pfeilererrichtung Ostbereich, Aufbau Vorschubrüstung Nord

Bilder vom 05.08.2007

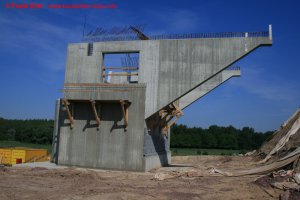

Widerlager Ost fertig, Gründung Stützpfeiler Ost, Aufbau Vorschubrüstung Nord

Bilder vom 06.07.2007

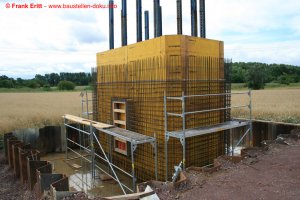

Schalung Stützpfeiler, Aufbau Vorschubrüstung Nord

Bilder vom 10.06.2007

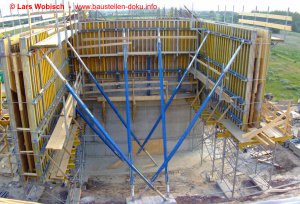

Schalung Widerlager Ost

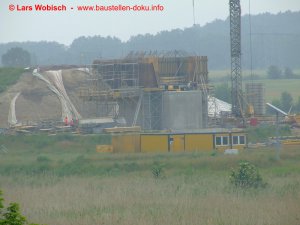

Bilder vom 06.06.2007

Schalung Widerlager Ost

Bilder vom 22.04.2007

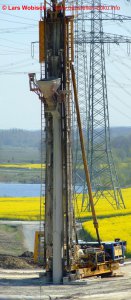

Tragfähigkeitsversuch, Rüttelstopfsäulen Dammbereich West

Bilder vom 02.04.2007

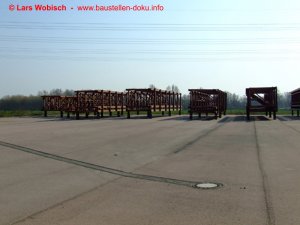

Hochwasser Saaletal, erste Teile der Vorschubrüstung angeliefert

Bilder vom 28.03.2007

Pfeilerbau und Gründung am Widerlager Ost

Bilder vom 21.01.2007

Erster Rundgang vor Baubeginn

« zurück
1
2
weiter »

21. Januar 2007

61 Alben

3 Bilder

7991 Besucher

Bauherr: DB Netz AG
Bauausführung in ARGE: Adam Hörnig Baugesellschaft mbH & Co. KG, GERDUM u. BREUER Hochtief Construction AG
Ausführungsplanung: Leonhardt, Andrä und Partner, Beratende Ingenieure VBI GmbH
Bauzeit: 2007-2012
weitere am Bau beteiligte Firmen:
Franki Grundbau; Doka die Schalungstechniker; BBV Vorspanntechnik; Röro Traggerüstsysteme; Oevermann Hoch- und Tiefbau, Teupe & Söhne Gerüstbau GmbH, Alpine Bau, Arcelormittal, Himmel und Papesch Bebra
Links: Structurae.de, bahn.de , wikipedia.org

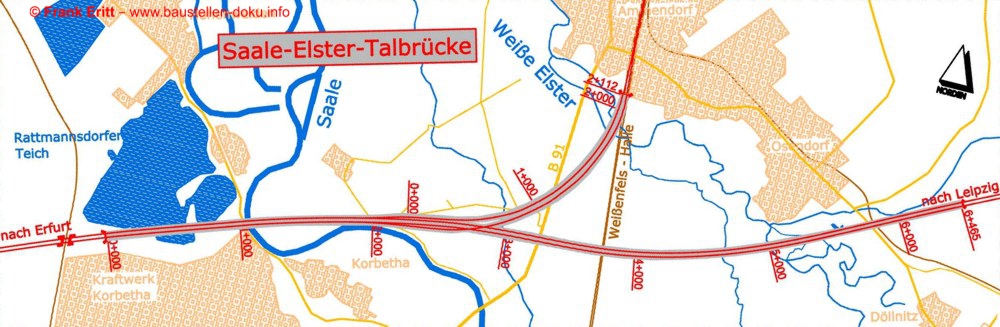

Bauwerkslage: In der Nähe von Schkopau (unterhalb von Halle/Saale) (Google Maps)
Videos: Bahn TV September 2008

Die Betreuung der Webseite, Fototouren und der Webspeicher kosten Geld. Wenn Sie uns unterstützen möchten, können Sie hier spenden.

Larger map display

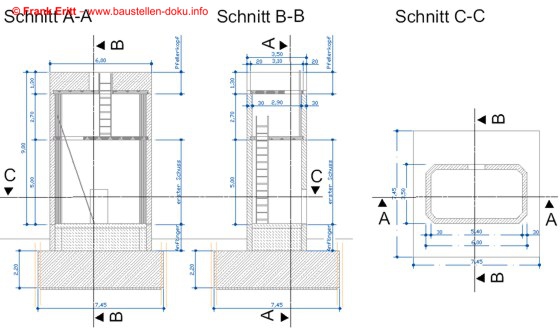

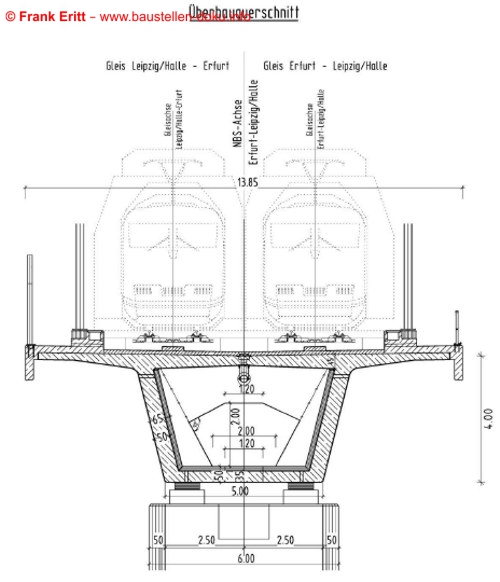

Bauwerksdaten

Bauart:	Kette von Zweifeldträgern sowie Dreifeldrägern
Bauwerkslänge:	8.577 m
Stützweiten:	Hauptbrücke 143 Felder a 26×44 m – 62 m – 68 m – 62 m – 33×44 m – 43 m – 115 m – 43 m – 7×44 m – 53 m – 70 m – 53 m – 29×44 m – 48 m – 6×40 m – 19×44 m – 60 m – 48 m – 11×44 m Nebenbrücke 48 Felder a 20×44 m – 35 m – 44 m – 26×44 m – 37 m
Breite:	13,90m
Konstruktionshöhe:	4,00 m
Bauhöhe:	4,00 m
Max. Höhe:	21,0 m
Erdaushub:
Beton-, Spann-, Spundwandstahl:	25.000 t, 3.900 t, 20.000 t
Beton für Überbau, einschließlich Randkappen:	;
Beton für Gründungen, Bögen, Pfeiler, Widerlager:	200.000 m³
Besonderheiten:	Brücke wird in großen Teilen im Freivorbau mit einer RöRo Vorschubrüstung erstellt. Dabei darf der Boden nicht berührt werden. Die Gründung der Brückenpfeiler im Abstand von 44m sowie die Betonage erfolgt immer von der Rüstung aus. Visualisierung von HH Vision Weitere Besonderheit ist, dass in der Hauptbrücke ein integrierter Brückenabzweig in verschiedenen Ebenen vorhanden ist. Überwerfungsbauwerk als Stabbogenbrücke mit 110m Spannweite
Investitionsvolumen:	150 Mio Euro
