Oelzetalbrücke (370 m)

 Ein Blick hinter die Kulissen / ICE-Neubaustrecke Ebensfeld–Erfurt / Talbrücken / Oelzetalbrücke (370 m)
Bilder vom 10.08.2013

Bilder vom 10.08.2013

Brücke fertig gestellt

Bilder vom 25.06.2011

Bilder vom 25.06.2011

Bauwerk fertig gestellt, Arbeiten an den Kappen und der Betontragplatte Feste Fahrbahn

Bilder vom 19.09.2010

Bilder vom 19.09.2010

Vorbereitung Sprengung der Hilfspfeiler, Überbau im Taktschiebeverfahren in Richtung Süden

Bilder vom 12.05.2010

Bilder vom 12.05.2010

Taktschieben des Überbaus beginnt.

Bilder vom 06.05.2010

Bilder vom 06.05.2010

Bogen fast geschlossen

Bilder vom 14.04.2010

Bilder vom 14.04.2010

Übersicht Brücke von Südosten

Bilder vom 09.04.2010

Bilder vom 09.04.2010

Betonage 1. Takt Überbau

Bilder vom 02.04.2010

Bilder vom 02.04.2010

Die Bögen wachsen aufeinander zu

Bilder vom 01.04.2010

Bilder vom 01.04.2010

Bewehrung Überbau 1. Takt

Bilder vom 30.03.2010

Bilder vom 30.03.2010

Pfeiler fertiggestellt

Bilder vom 25.02.2010

Bilder vom 25.02.2010

Winterbaustelle

Bilder vom 27.12.2009

Bilder vom 27.12.2009

Winterlandschaft im Oelzetal

Bilder vom 09.12.2009

Bilder vom 09.12.2009

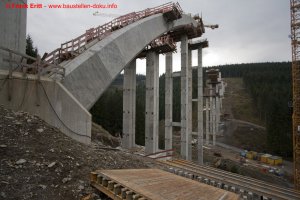

Brückenbogen wächst

Bilder vom 22.11.2009

Bilder vom 22.11.2009

Bogen wächst auf Hilfspfeilern, Vorbereitung Taktschiebeanlage

Bilder vom 03.10.2009

Bilder vom 03.10.2009

Hilfspfeiler Brückenbogen, Bogen im Freivorbei

Bilder vom 05.07.2009

Bilder vom 05.07.2009

Beginn Bogenerrichtung

Bilder vom 10.04.2009

Bilder vom 10.04.2009

Kämpfer Süd fertig gestellt, Pfeiler und Bogenbetonage

Bilder vom 25.01.2009

Bilder vom 25.01.2009

Winterbilder

Bilder vom 12.09.2008

Bilder vom 12.09.2008

Errichtung Pfeiler - Widerlager Nord

Bilder vom 10.06.2007

Bilder vom 10.06.2007

Baufeldübersicht

10. Juni 2007
20 Alben
1 Bilder
1891 Besucher

Bauherr: DB Netz AG
Bauausführung: ARGE:
Hochtief, Hermann Kirchner
Ausführungsplanung:
Bauzeit: 2007-2010
Links:
Videos: Sprengung der Hilfspfeiler
Bauwerkslage: in der nähe Ortschaft Altenfeld Google Maps


Die Betreuung der Webseite, Fototouren und der Webspeicher kosten Geld. Wenn Sie uns unterstützen möchten, können Sie hier spenden.

Bauwerksdaten

Bauart: Spannbetonhohlkasten als Durchlaufträger
Bauwerkslänge: 370,0 m
Stützweiten: 30,0 - 35,0 - 40,0 - 7 x 23,57 (Bogen 165m), 40,0 - 30,0 - 30,0m
Breite: 14,10 m
Konstruktionshöhe: 3,60 m
Bauhöhe: 4,425 m
Max. Höhe:
Erdaushub: 12.500 m³
Beton- und Spannstahl: 1.300 t
Beton für Überbau, einschließlich Randkappen: 4.700 m³
Beton für Gründungen, Bögen, Pfeiler, Widerlager: 8.500 m³
Besonderheiten:
Investitionsvolumen: 11,3 MIO €
